Устройство и размеры покрасочных камер для авто, их виды и принцип работы

Покрасочная камера для автомобилей — ключевой элемент автосервиса, обеспечивающий качественную и долговечную покраску кузовов. В статье рассмотрим устройство, размеры, виды и принцип работы покрасочных камер, что поможет выбрать подходящее оборудование для бизнеса. Понимание конструктивных особенностей и функциональных возможностей камер позволит оптимизировать процессы покраски, повысить качество работы и снизить затраты в условиях конкурентного рынка.

Что представляет из себя покрасочная камера для автомобилей

При окраске кузова автомобиля важно соблюдать следующие условия:

• прогреть воздух до необходимой температуры;
• очистить воздух от крупных и мелких частиц пыли;
• установить давление на заданном уровне.

Рекомендуется также использовать яркое освещение, которое поможет выявить все недостатки покраски на различных участках кузова.

Для соблюдения этих условий идеально подходит специализированная покрасочная камера, которая:

• автоматизирует процесс окраски;
• самостоятельно контролирует давление и температуру воздуха, внося изменения при необходимости;
• очищает воздух от летучих веществ;
• изготовлена из материалов, устойчивых к взрывам.

Покрасочная камера представляет собой специальный бокс с сдвижной дверью, размеры которого в 1,5-2 раза превышают размеры автомобиля. Большинство элементов управления встроенной автоматики расположено снаружи этой конструкции. Если в боксе предусмотрена сушка автомобиля, стены и пол дополнительно изолируются с помощью минеральной ваты, пенополистирола или фиброволокна на основе акрилового связующего.

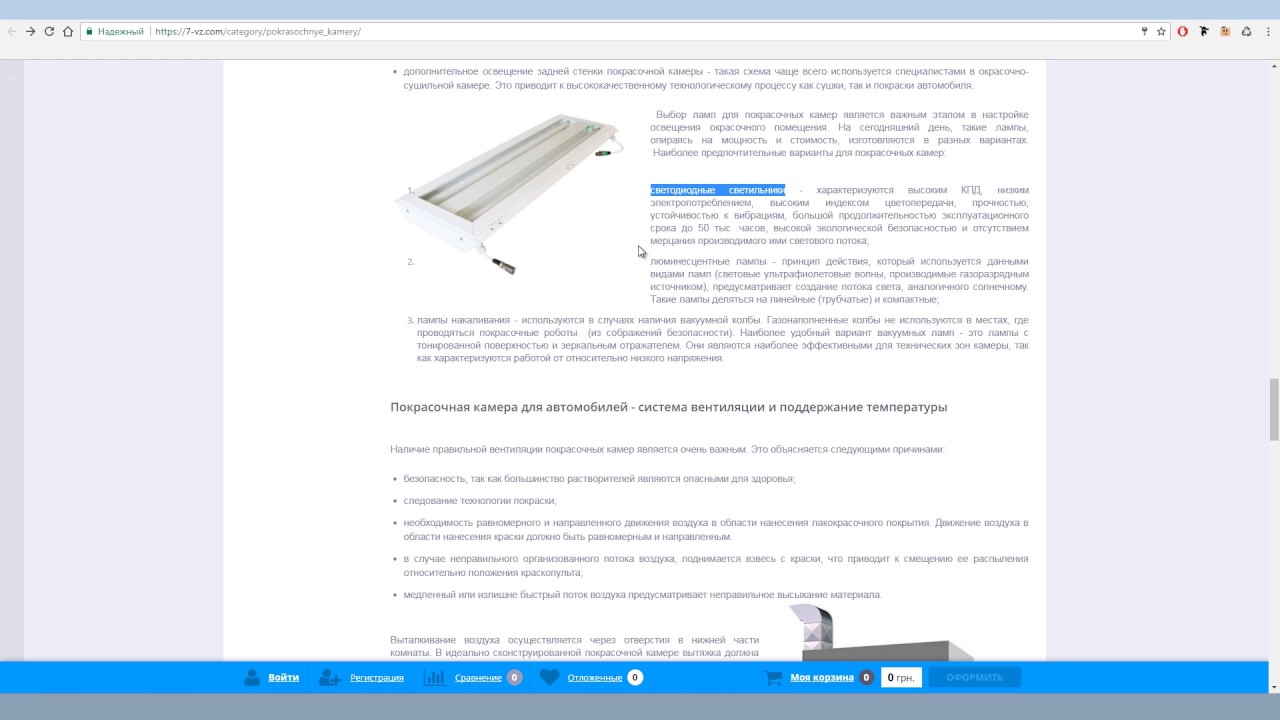

Покрасочные камеры: виды, особенности, разработка.

Принцип устройства и работы окрасочной камеры

Малярная камера для окраски авто обязательно должна включать следующие компоненты:

1. Воздушный компрессор давлением 8-12 атмосфер. Данное устройство должно быть укомплектовано отделителем масла и воды и ресивером.
2. Вентиляторы. Для покрасочной камеры потребуются надувающий и приточный.
3. 4 1,5-киловаттных осветительных прожектора, которые содержат галогенные лампы, либо тепловая пушка. Эти компоненты нужны для сушки кузова.
4. Гидрофильтры из ткани.
5. Светодиодные светильники.
6. Длинные люминесцентные лампы.
7. Армированная полипропиленовая пленка.

Кроме того, покрасочная камера содержит нагревательный элемент. Также боксы должны оборудоваться системой автоматизации процесса, которая поддерживает требуемые параметры (температура воздуха, влажность и другие) на заданном уровне.

Обязательным для малярных камер считается наличие двух фильтров:

1. Грубой очистки. Данный фильтр располагается за вентилятором. Это устройство предназначено для удаления из воздуха частиц краски и пыли, твердых загрязнений. Данный фильтр обеспечивает защиту второго вентилятора.
2. Тонкой очистки. Изготавливается, в основном, из листовых или ячеистых фильтров, которые удаляют из воздуха мельчайшие загрязнения.

При выборе подобных боксов нужно учитывать следующее: конструкция камер должна обеспечивать надежную защиту от взрывоопасных газов, исключать обратное движение нагретого воздуха через трубы и автоматически отключать нагреватель вместе с вентилятором. Помимо этого, необходимо обращать внимание на мощность используемых приборов. В частности, если используется слабый вентилятор, то внутри бокса возможно образование зон турбулентности, из-за которых краска ляжет неровно.

Качественная вентиляционная система должна удалять токсические испарения в течение 10-20 минут. В случае если данный процесс занимает больше времени, то эмаль приобретает матовый оттенок.

В целях экономии электроэнергии покрасочные боксы оборудуют системой рециркуляции воздуха, которую запускают после окончания покраски автомобиля. Для этого приточная и вытяжная вентиляции соединяются между собой клапаном.

Покраска автомобиля в подобной камере проводится в течение нескольких этапов:

1. Осуществляется забор воздуха извне, после чего поступившие массы очищаются от загрязнений.
2. Нагнетание и прогрев воздуха до 25-30 градусов.
3. Покраска автомобиля.
4. Сушка машины, во время которой воздух в боксе прогревается до 30-60 градусов.

Порядок покраски зависит от типа автомобиля и ряда других особенностей. Легковые машины обрабатывают с помощью краскопультов. Но для окраски крупногабаритных автомобилей используется специальная водяная завеса.

То есть в данном случае эмаль подается непрерывным потоком из сопел, расположенных в потолке и стенах.

Интересные факты

Вот несколько интересных фактов о покрасочных камерах для автомобилей:

1. Контроль температуры и влажности: Современные покрасочные камеры оснащены системами контроля температуры и влажности, что позволяет создавать оптимальные условия для нанесения краски. Это особенно важно, так как температура и влажность могут существенно влиять на качество покрытия. Например, слишком высокая влажность может привести к образованию дефектов на поверхности краски.

2. Виды покрасочных камер: Существует несколько типов покрасочных камер, включая стационарные, мобильные и портативные. Стационарные камеры обычно используются в крупных автосервисах и производственных предприятиях, тогда как мобильные и портативные модели подходят для небольших мастерских или выездных работ. Некоторые камеры даже имеют возможность работы в режиме «сухого» или «мокрого» распыления, что позволяет адаптироваться к различным условиям.

3. Принцип работы с фильтрацией воздуха: В покрасочных камерах используется система фильтрации воздуха, которая обеспечивает чистоту и отсутствие загрязняющих частиц во время покраски. Это достигается за счет многоступенчатой фильтрации, которая включает в себя как предварительные, так и финальные фильтры. Чистый воздух не только улучшает качество покраски, но и защищает здоровье работников, уменьшая количество вредных частиц в воздухе.

Профессиональные покрасочные камеры / Изготовление покрасочных камер / Телескопическая камера

Основные разновидности

Классификация покрасочных камер осуществляется по нескольким критериям. В зависимости от особенностей вентиляционной системы, такие боксы можно разделить на следующие категории:

• с вытяжными клапанами, расположенными по периметру (это считается наиболее эффективным вариантом);
• с вытяжными клапанами, установленными в зазорах на полу;
• с вытяжными моторами, размещенными в специальных траншеях на полу.

По тому же критерию выделяются следующие типы боксов:

1. Камеры с повышенным давлением. Эти модели пользуются наибольшей популярностью. В таких боксах применяются мощные нагнетательные вентиляторы, которые, увеличивая внутреннее давление, предотвращают попадание пыли и других загрязнений в камеру. Благодаря этой конструкции помещение не требует дополнительной герметизации.
2. С проходящим потоком воздуха. В этом случае используются два вентилятора с одинаковой производительностью.
3. С разряженным воздухом. В таких камерах всасывающий вентилятор имеет большую производительность, чем нагнетательный.

В зависимости от конструктивных характеристик и производительности, окрасочные боксы делятся на следующие виды:

1. Промышленные модели. Эти боксы предназначены для покраски крупных автомобилей и оснащены транспортными лентами (рельсами), гидравлическими подъемниками и другими устройствами.
2. Коммерческие модели. Данный тип боксов предназначен для покраски легковых автомобилей, что связано с размерами камеры.
3. Бытовые модели. Эти камеры оборудованы только необходимыми устройствами.

Кроме указанных категорий, классификация покрасочных камер также учитывает конструктивные особенности. На крупных производствах применяются проходные (проездные) модели, которые обеспечивают непрерывную обработку кузовов автомобилей в процессе сборки. Коммерческие боксы имеют тупиковую конструкцию с одной дверью для въезда и выезда автомобиля.

На что нужно обратить внимание при выборе

При выборе бокса нужно обратить внимание на следующее:

1. Уровень пожаробезопасности. Этот параметр зависит не только от указанных выше обстоятельств (тип отделочных материалов, характер работы вентиляции и другое). Также, во избежание пожара, необходимо, чтобы бокс был оборудован системой тушения.
2. Конструкция. В качественном боксе, помимо наличия вентиляции и обогрева, должны быть исключены «мертвые» зоны.
3. Характер работы вентиляторов. Для покраски автомобилей необходимо, чтобы воздух циркулировал со скоростью 0,25-0,35 м/сек.
4. Мощность теплообменника. Встроенное оборудование должно поддерживать температуру на уровне +22 градусов.
5. Характер освещения. Яркость используемых приборов не должна быть ниже 1200 люкс. Лампы в боксах располагаются сверху и снизу.
6. Основание. Предпочтительнее использовать камеры с бетонным основанием.
7. Наличие аварийного выхода.

Кроме того, необходимо обратить внимание на то, как работает сушильная камера. Этот процесс не должен занимать более 20 минут. Не менее важно учесть характер работы пульта управления. Этот процесс должен быть удобным для оператора. А управление покраской осуществляется с помощью встроенной автоматики.

Обзор покрасочной камеры Guangli GL3

Обзор лучших моделей

Критерии выбора, упомянутые выше, соответствуют камерам трех брендов:

• ОСКАМ;
• ОСКАС;
• Nordberg.

Продукция этих марок отличается по мощности вентиляторов, размерам, характеристикам теплообменников и другим важным параметрам. Боксы компаний «ОСКАМ» и «ОСКАС» имеют схожие свойства, что обуславливает их одинаковую ценовую категорию.

Боксы марки Nordberg имеют более высокую стоимость. Это связано с тем, что данная компания использует комплектующие из Италии, Тайваня и Китая при производстве своей продукции. Боксы Nordberg сертифицированы в Европе и США, и, в частности, в их конструкции используются осветительные приборы Phillips.

Техническое обслуживание и уход за покрасочной камерой

Техническое обслуживание и уход за покрасочной камерой являются ключевыми аспектами, которые обеспечивают её долгосрочную эксплуатацию и высокое качество выполняемых работ. Регулярное обслуживание помогает предотвратить поломки, улучшить качество покраски и сократить время простоя оборудования.

Первым шагом в техническом обслуживании покрасочной камеры является регулярная проверка фильтров. Фильтры, используемые для очистки воздуха, должны заменяться или очищаться в зависимости от их состояния. Загрязнённые фильтры могут привести к ухудшению качества воздуха в камере, что, в свою очередь, негативно скажется на процессе покраски. Рекомендуется проверять фильтры не реже одного раза в месяц, а в условиях интенсивной эксплуатации — еженедельно.

Следующий важный аспект — это проверка системы вентиляции. Вентиляционные каналы и вытяжные системы должны быть свободны от загрязнений и засоров. Накопление пыли и краски в вентиляционных системах может привести к снижению эффективности работы камеры и увеличению риска возгорания. Рекомендуется проводить чистку вентиляционных систем не реже одного раза в полгода.

Также необходимо следить за состоянием освещения в покрасочной камере. Яркость и равномерность освещения играют важную роль в процессе покраски, так как они позволяют мастерам лучше видеть детали и выявлять дефекты. Если освещение становится тусклым или неравномерным, следует заменить лампы или провести их регулировку.

Не менее важным является контроль за температурным режимом и влажностью внутри камеры. Большинство покрасочных процессов требуют определённых температурных условий для достижения оптимальных результатов. Регулярная проверка термометров и гигрометров поможет поддерживать необходимые параметры. В случае отклонений от нормы следует проверить работу системы обогрева и кондиционирования.

Кроме того, необходимо проводить регулярную проверку состояния стен, пола и потолка камеры. Повреждения или загрязнения на этих поверхностях могут привести к попаданию частиц в воздух и ухудшению качества покраски. Важно поддерживать чистоту и целостность всех поверхностей, а также проводить их периодическую обработку специальными моющими средствами.

Наконец, стоит уделить внимание обучению персонала, работающего с покрасочной камерой. Все сотрудники должны быть ознакомлены с правилами эксплуатации и обслуживания оборудования, а также с техниками безопасности. Регулярные тренинги и инструктажи помогут избежать ошибок и повысить общую эффективность работы.

В заключение, техническое обслуживание и уход за покрасочной камерой — это комплекс мероприятий, направленных на поддержание её работоспособности и обеспечение высокого качества покраски. Регулярные проверки, чистка и обучение персонала помогут избежать многих проблем и продлить срок службы оборудования.

Вопрос-ответ

Какие существуют виды покрасочных камер для автомобилей?

Существует несколько основных видов покрасочных камер: стационарные, мобильные и комбинированные. Стационарные камеры предназначены для постоянного использования и обеспечивают высокое качество покраски благодаря контролю температуры и влажности. Мобильные камеры могут быть легко перемещены и используются для временных работ. Комбинированные камеры сочетают в себе элементы обоих типов, позволяя адаптироваться к различным условиям работы.

Каковы основные размеры покрасочных камер и от чего они зависят?

Размеры покрасочных камер варьируются в зависимости от типа и назначения. Обычно они имеют длину от 4 до 10 метров, ширину от 3 до 5 метров и высоту от 2,5 до 3,5 метров. Основные факторы, влияющие на размеры, включают размеры обрабатываемых автомобилей, объемы производства и требования к вентиляции и освещению.

Как работает система вентиляции в покрасочной камере?

Система вентиляции в покрасочной камере обеспечивает циркуляцию воздуха, что критически важно для достижения качественного результата покраски. Она состоит из вытяжных и приточных вентиляторов, которые регулируют поток воздуха, удаляя из камеры пары растворителей и избыточную влагу. Это помогает поддерживать оптимальные условия для высыхания краски и предотвращает образование дефектов на поверхности.

Советы

СОВЕТ №1

Перед выбором покрасочной камеры, обязательно определите размеры вашего автомобиля и тип работ, которые вы планируете выполнять. Это поможет вам выбрать камеру, которая будет достаточно просторной для комфортной работы и обеспечит качественное покрытие.

СОВЕТ №2

Обратите внимание на систему вентиляции и фильтрации в покрасочной камере. Хорошая вентиляция не только ускоряет процесс сушки, но и предотвращает накопление вредных паров и частиц, что важно для безопасности и качества покраски.

СОВЕТ №3

Изучите различные виды покрасочных камер, такие как стационарные и мобильные. Мобильные камеры могут быть удобны для небольших мастерских, в то время как стационарные обеспечивают более высокую производительность и лучшее качество покраски.

СОВЕТ №4

Не забывайте о регулярном обслуживании покрасочной камеры. Чистка фильтров, проверка оборудования и соблюдение рекомендаций производителя помогут продлить срок службы камеры и обеспечить стабильное качество покраски.
